DETECTOR DE UMBRAL CON ALARMAS
¿Deseas adquirir este detector de umbral con alarmas?
Envíame un e-mail: cbermudezfusa@gmail.com
Envíame un e-mail: cbermudezfusa@gmail.com
Precios bajos para estudiantes
DESCRIPCIÓN
Esta tarjeta consta de un detector de umbral (también llamado detector de nivel) y una alarma sonora y visual... A continuación se detallan estas dos partes:
1. El detector de umbral (o detector de nivel) con amplificador operacional
La función del detector de umbral es monitorear una variable física que pueda ser expresada en términos de un voltaje, y enviar una señal cada vez que la variable sobrepase o caiga por debajo de un valor preestablecido llamado el valor de referencia (umbral)...

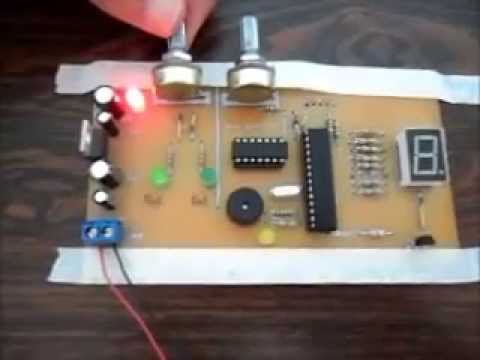

En la tarjeta fabricada, el umbral se puede fijar con un potenciómetro y la señal de entrada se puede variar girando el otro potenciómetro... Ambos potenciómetros tienen su correspondiente led indicador...
Nota: Si se desea, el potenciómetro de la señal de entrada se puede reemplazar por un sensor digital que entregue voltajes en el rango de 0 a 5V...
2. Alarma sonora y visual con PIC16F873A
La función del microcontrolador PIC16F873A es la de activar alarmas sonora y visuales cada vez que la señal de entrada sea mayor que la señal de umbral...
La alarma sonora se genera con un buzzer...
Las alarmas visuales se indican con un display de siete segmentos y con un led
Nota: Si se quisiera, se puede tomar la salida de alarma del led para controlar un motor DC (requiere añadir externamente un transistor un diodo y el motor DC)
CÓMO UTILIZAR LA TARJETA:
1. Se alimenta con +9Vdc o con +12Vdc puestos en el conector de tornillos (color azul)...
2. Se configura el umbral girando el potenciómetro de la izquierda... A mayor umbral se ilumina más su correspondiente led indicador...
3. Se gira el potenciómetro de la derecha para variar el voltaje de entrada...
APLICACIONES DEL PROYECTO:
Este dispositivo es pensado para que los estudiantes puedan demostrar como se pueden generar alarmas en procesos industriales, biomédicos, o de instrumentación...
Este dispositivo es pensado para que los estudiantes puedan demostrar como se pueden generar alarmas en procesos industriales, biomédicos, o de instrumentación...
Si no se dispone de sensores digitales, la tarjeta se puede utilizar con el potenciómetro para simular la variación de la señal de entrada y la correspondiente generación de alarmas...
Si tienes un sensor sensor digital (cuyo rango sea de 0 a 5Vdc), lo puedes reemplazar por el potenciómetro de entrada y así esta tarjeta sirve para realizar un monitoreo permanente de los cambios naturales de las variables, por ejemplo nivel de temperatura, nivel de humedad, nivel de llenado de tanques, niveles de iluminación, nivel de ph, etc...
